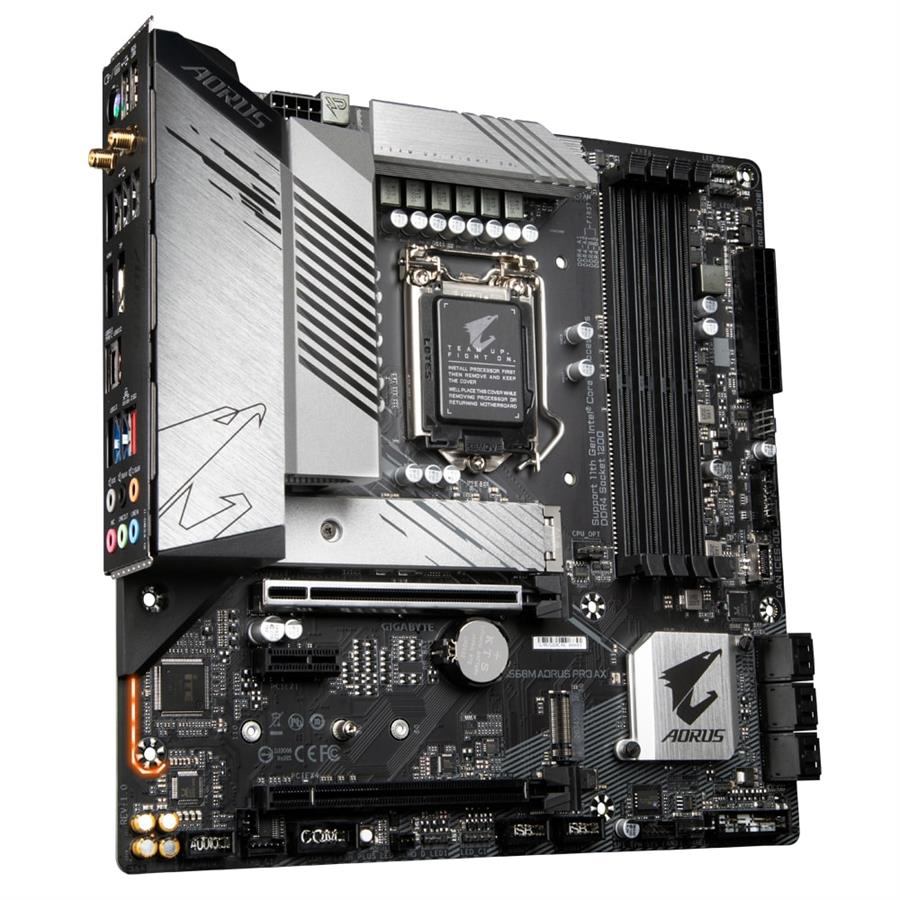

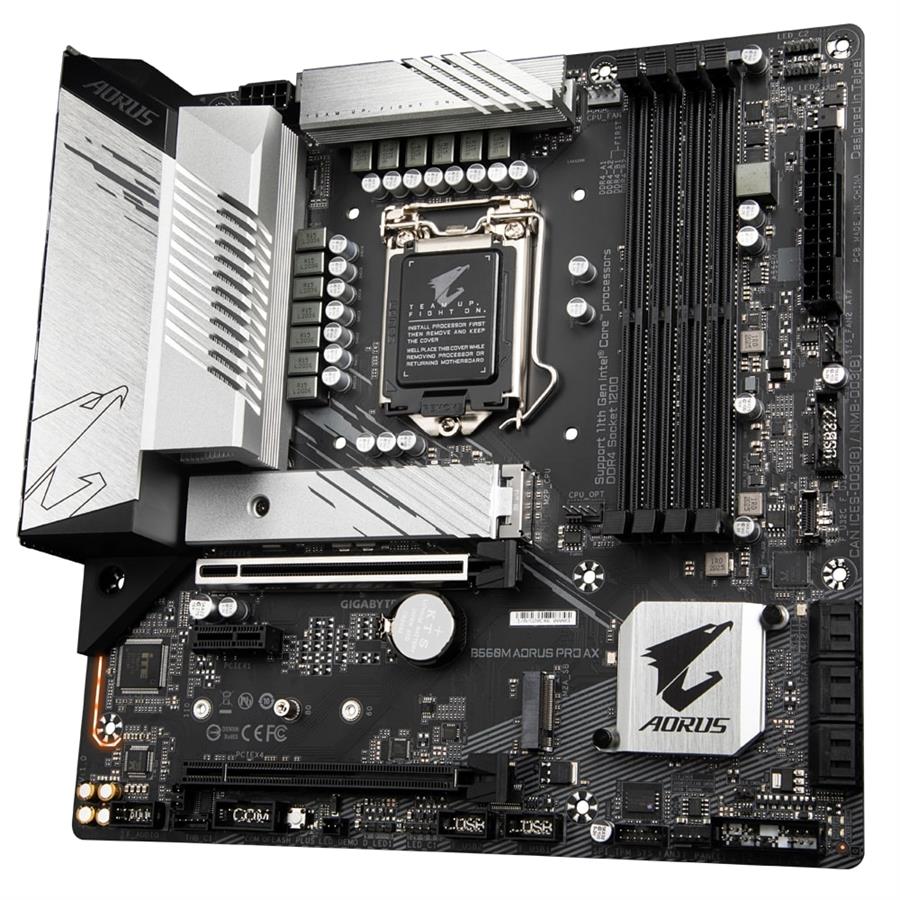

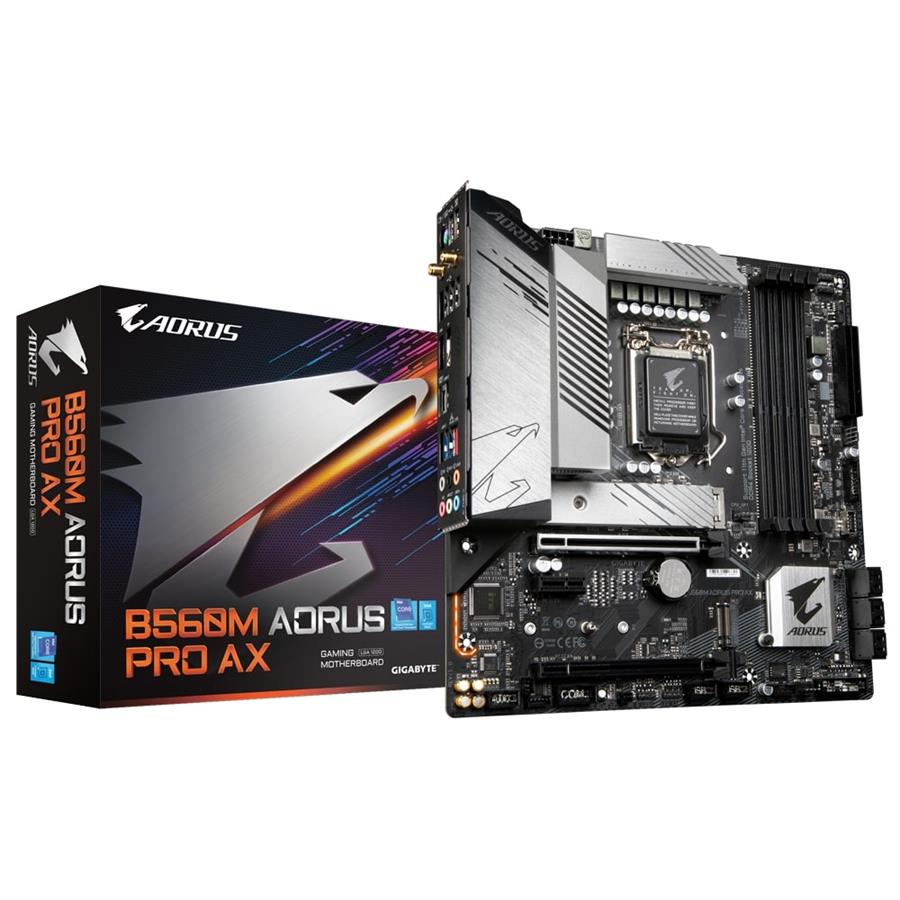

Motherboard Aorus B560M Pro AX - LGA1200

Motherboards INTEL

Cod	#160890
Marcas	Gigabyte
Stock	SIN STOCK

El B560M AORUS PRO AX viene con una solución de alimentación mejorada, un diseño de refrigeración increíble, todo el diseño PCIe 4.0 y una conectividad excepcional para llevar su experiencia de juego al siguiente nivel.

Compatible con procesadores Intel® Core™ de 11.ª generación

Procesador
Paquete LGA1200:
1. Procesadores Intel ® Core™ i9 de 11.ª generación / Procesadores Intel ® Core™ i7 / Procesadores Intel ® Core™ i5
2. Procesadores Intel ® Core™ i9 de décima generación / Procesadores Intel ® Core™ i7 / Procesadores Intel ® Core™ i5 / Procesadores Intel ® Core™ i3 / Procesadores Intel ® Pentium ® / Procesadores Intel ® Celeron ® *
  * Limitado a procesadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.
3. La caché L3 varía con la CPU
(Consulte la "Lista de soporte de CPU" para obtener más información).
Conjunto de chips
1. Conjunto de chips Intel® B560 Express}
Memoria
1. Procesadores Intel® Core™ i9/i7/i5 de 11.ª generación :
  Compatibilidad con DDR4 5333(OC)/ DDR4 5133(OC)/DDR4 5000(OC)/4933(OC)/4800(OC)/ 4700(OC)/ 4600( OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666( OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz módulos de memoria
2. Procesadores Intel ® Core™ i9/i7 de 10.ª generación :
  Compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
3. Procesadores Intel ® Core™ i5/i3 /Pentium ® /Celeron ® de 10.ª generación :
  Compatibilidad con módulos de memoria DDR4 2666/2400/2133 MHz
4. 4 zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
5. Arquitectura de memoria de doble canal
6. Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)
7. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
8. Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Consulte la "Lista de soporte de memoria" para obtener más información).
Gráficos Integrados
Procesador de gráficos integrado: compatibilidad con gráficos Intel ® HD:
1. 1 puerto HDMI, compatible con una resolución máxima de 4096x2160 a 30 Hz
  * Compatible con la versión HDMI 1.4 y HDCP 2.3.
2. 1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
  * Compatibilidad con la versión DisplayPort 1.2, HDCP 2.3
(Las especificaciones gráficas pueden variar según el soporte de la CPU).
Audio
1. Códec de audio Realtek®
2. Audio de alta definición
3. 2/4/5.1/7.1 canales
LAN
1. Chip LAN Intel® de 2,5 GbE (2,5 Gbit / 1 Gbit / 100 Mbit )
Módulo de comunicación inalámbrica
Intel® WiFi 6 AX200
1. WIFI a, b, g, n, ac, ax, compatible con banda dual de 2,4/5 GHz
2. BLUETOOTH 5.1
3. Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps
  * La velocidad de datos real puede variar según el entorno y el equipo.
Puertos de Expansión
1. 1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
  * Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
2. 1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
3. 1 ranura PCI Express x1
  (las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0).
Tecnología Multi-Gráficos
1. Compatibilidad con las tecnologías AMD Quad-GPU CrossFire™ y 2-Way AMD CrossFire™
Interfaz de Almacenamiento
UPC:
1. 1 x conector M.2 (Socket 3, clave M, compatible con SSD tipo 2260/2280 PCIe 4.0 x4/x2) (M2P_CPU)*
  * Compatible solo con procesadores de 11.ª generación.
Conjunto de chips:
1. 1 x conector M.2 en la parte posterior de la placa base (Socket 3, clave M, tipo 2260/2280/22110 SATA y compatible con SSD PCIe 3.0 x4/x2) (M2A_SB)
6 conectores SATA de 6 Gb/s
* Consulte "Conectores internos 1-7" para ver los avisos de instalación de los conectores M.2 y SATA.
Preparado para memoria Intel® Optane ™
USB
Conjunto de chips:
1. 1 x puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen2x2
2. 1 puerto USB 3.2 Gen2 tipo A (rojo) en el panel posterior
3. 2 puertos USB 3.2 Gen1 en el panel posterior
4. 2 puertos USB 2.0/1.1 en el panel posterior
Conjunto de chips + concentrador USB 3.2 Gen 1:
1. 1 x puerto USB Type-C ® compatible con USB 3.2 Gen1, disponible a través del cabezal USB interno
2. 2 x puertos USB 3.2 Gen1 disponibles a través del cabezal USB interno
Conjunto de chips + 2 concentradores USB 2.0:
1. 8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los cabezales USB internos)
Conectores Internos de E/S
1. 1 conector de alimentación principal ATX de 24 pines
2. 1 conector de alimentación ATX 12V de 8 pines
3. 1 cabezal de ventilador de CPU.
4. 1 cabezal de ventilador de CPU de refrigeración por agua
5. 3 cabezales de ventilador del sistema
6. 2 cabezales de tira de LED direccionables
7. 2 encabezados de tira de LED RGB
8. 6 conectores SATA 6Gb/s
9. 2 conectores M.2 Socket 3
10. 1 encabezado del panel frontal
11. 1 encabezado de audio del panel frontal
12. 1 cabezal USB Type- C® , compatible con USB 3.2 Gen 1
13. 1 cabezal USB 3.2 Gen 1
14. 2 cabezales USB 2.0/1.1
15. 2 conectores de tarjeta adicionales Thunderbolt™
16. 1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
17. 1 encabezado de puerto serie
18. 1 puente CMOS transparente
19. 1 botón Q-Flash Plus
＊Todos los cabezales de ventiladores son compatibles con AIO_Pump, Pump y ventiladores de alto rendimiento con la capacidad de entregar hasta 2A/12V a 24W.

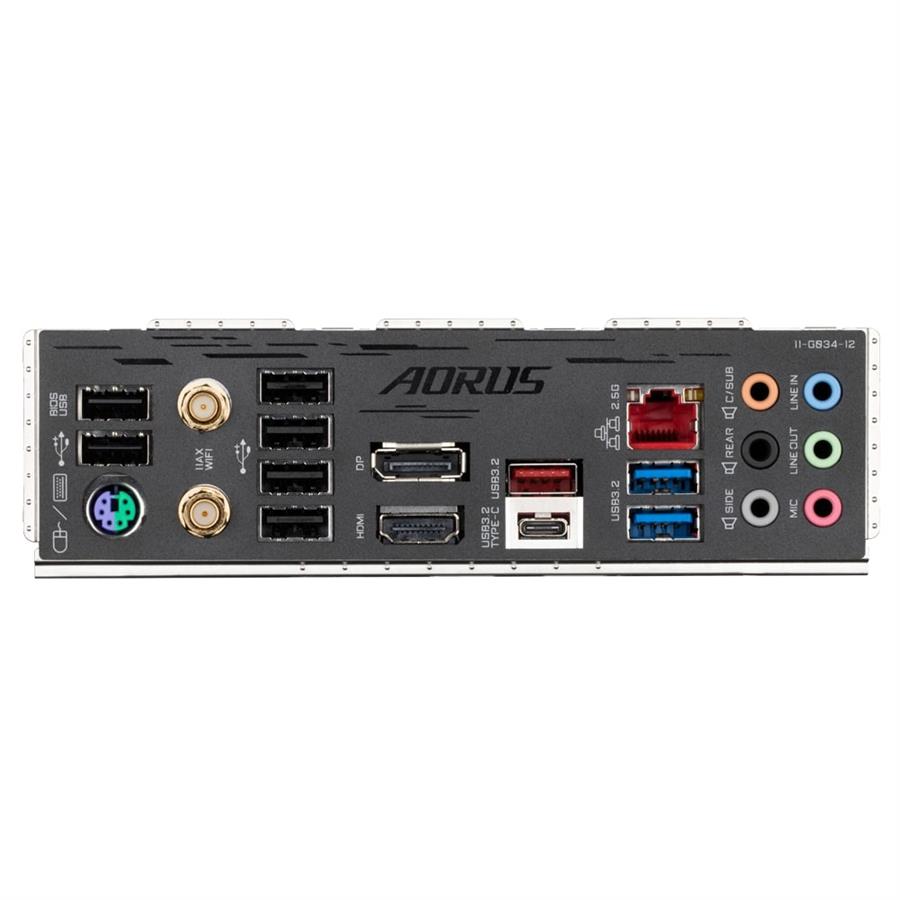

Conectores del Panel Trasero
1. 1 puerto para teclado/ratón PS/2
2. 1 x puerto USB Type- C®, compatible con USB 3.2 Gen2x2
3. 1 puerto USB 3.2 Gen2 tipo A (rojo)
4. 2 puertos USB 3.2 Gen1
5. 6 puertos USB 2.0/1.1
6. 2 conectores de antena SMA (2T2R)
7. 1 puerto de visualización
8. 1 puerto HDMI
9. 1 puerto RJ-45
10. 6 conectores de audio
Controlador de E/S
1. Chip controlador de E/S iTE®
Monitorización H/W
1. Detección de voltaje
2. Detección de temperatura
3. Detección de velocidad del ventilador
4. Detección de caudal de agua de refrigeración
5. Advertencia de falla del ventilador
6. Control de velocidad del ventilador
  * La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
1. 1 flash de 256 Mbit
2. Uso de BIOS AMI UEFI con licencia
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Únicas
1. Compatibilidad con APP Center
  * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
  @BIOS
  EasyTune
  Fast Boot
  Game Boost
  ON/OFF Charge
  RGB Fusion
  Smart Backup
  Visor de información del sistema
2. Soporte para Q-Flash Plus
3. Soporte para Q-Flash
4. Soporte para instalación Xpress
Software Incluido
1. Norton® Internet Security (versión OEM )
2. cFosVelocidad
Sistema Operativo
1. Compatibilidad con Windows 10 de 64 bits
Diseño
1. factor de forma micro ATX; 24,4 cm × 24,4 cm
